防火阀

产品简介防火阀，常开，70℃或者280℃关闭，一般安装在风管穿越防火墙和结构变形缝处，起火灾控制作用，可以设置输出电讯号，温度超过70℃或者280℃时阀门关闭，联动送（补）

订购热线：0534-6214444

产品简介

防火阀，常开，70℃或者280℃关闭，一般安装在风管穿越防火墙和结构变形缝处，起火灾控制作用，可以设置输出电讯号，温度超过70℃或者280℃时阀门关闭，联动送（补）风机关闭。

产品原理

安装在中央空调风道系统中，工作原理是利用阀门上安装的极易熔合金的温度控制，利用重力作用和弹簧机构的作用，当火灾发生时，火焰入侵风道，高温使阀门上的易熔合金熔解，或使记忆合金产生形变使阀门自动关闭，用于风道与防火分区贯穿的场合。

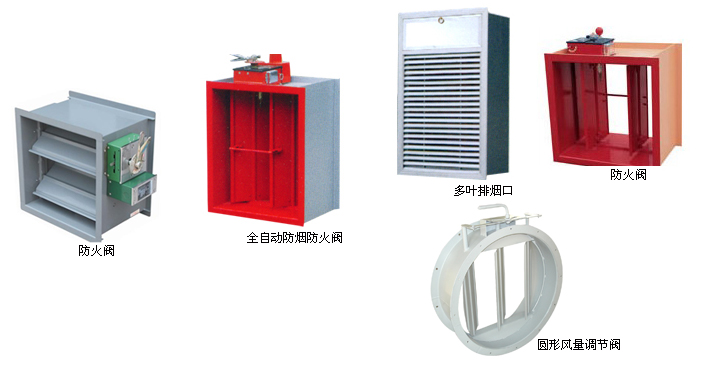

产品分类

防火阀

安装在通风、空调系统的送、回风管路上，平时呈开启状态，火灾时当管道内气体温度达到70℃时，易熔片熔断，阀门在扭簧力作用下自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。阀门关闭时，输出关闭信号。

防烟防火调节阀，常开，70度关闭，同1，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间；

常开型排烟防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可联动关闭排烟风机。

排烟阀

安装在排烟系统管路上，平时一般呈关闭状态，火灾时手动或电动开启，起排烟作用。当排烟管道内烟气温度达到280℃时关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起排烟作用的阀门。

常闭型排烟防火阀（常闭，电讯号开启，280度熔断关闭，或手动关闭）一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。
排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种.

3.全自动排烟防火阀（地铁工程用）地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。每台全自动防烟防火阀有六个独立反馈信号（三个开到位，三个关到位）反馈信号均为常开无源接点信号。

排烟口

如果你在管路上安装了必要的排烟阀，就用普通的单层百叶风口即可；否则需用板式排烟口，它同时带有排烟防火阀的机构。

施工安装

1. 防火阀可与通风机、排烟风机联锁。
2. 阀门的操作机构一侧应有不小于200mm 的净空间以利检修。
3. 安装阀门前必须检查阀门的操作机构是否完好，动作是否灵活有效。
4. 防火阀应安装在紧靠墙或楼板的风管管段中，防火分区隔墙两侧的防火阀距墙表面不应大于200mm，防火阀两侧各2.0m范围内的管道及其绝热材料应采用不燃材料。
5. 防火阀应单独设支吊架，以防止发生火灾时管道变形影响其性能。
6. 防火阀的熔断片应装在朝向火灾危险性较大的一侧。

选用要点

1. 防火阀选用主要控制参数为规格等。
2. 防火阀适用于通风空调系统，除公共建筑的厨房排油烟系统用防火阀，动作温度为150℃外，一般通风空调系统用防火阀动作温度为70℃。
3. 防火阀适用于通风、空调或排烟系统的管道上，基本功能和适用范围见表1。
4. 选用阀门时应注意阀门的功能，如常开还是常闭、自动关闭开启、手动关闭开启、手动复位、讯号输出、远距离控制等要求。
5. 阀门若与风机联动的应选用带双微动开关装置。
6. 阀体叶片应为钢板，厚度为2~6mm，阀体为不燃材料制作，转动部件应采用耐腐蚀的金属材料，并转动灵活。阀门的外壳厚度不得小于2mm。易融部件应符合消防部门的认可标准。

执行标准

产品标准

GB15930-2007《建筑通风和排烟系统用防火阀门》

工程标准

GB50016-2014《建筑设计防火规范》
GB50243-2002《通风与空调工程施工质量验收规范》

标准图集

K103-1~2《建筑防排烟系统设计和设备附件选用与安装》（合订本）

产品使用

防烟防火阀主要用于通风、空调系统的风管上，平时处于“常开”状态，当空气温度达到70℃时，通过阀内熔断器动作而自动关闭。

排烟口、排烟阀主要设置在排烟系统的管道上，或安装在消防排烟风机的吸入口处，平时处于关闭状态，发生火灾时，通过联动，自动开启排烟。

防火阀安装在排烟系统与通风空调系统兼用的风机入口处，平时处于“常开”状态，可通风，当管道内气流温度达280℃时，阀门靠易熔金属的温度熔断器动作而自动关闭，切断气流，防止火灾蔓延。

在有些建筑消防工程项目中有重复使用这些设备情况。如重庆烟草大厦就是一例。重庆烟草大厦主要是办公和商务，走道长，设置了机械排烟系统，每层楼只有一个防烟分区。每层的排烟主管上设计了一个电动的常闭的防火阀，每层的每个排烟口又设计一个电动的常闭的排烟阀，消防排烟风机的吸入口处也设计了一个电动的常闭的排烟防火阀。显然，这种设计存在功能浪费，也是模块、阀门、建筑成本的浪费。

建议：方法之一是把排烟口的排烟阀和模块取消，风口改成单层百叶；方法二是把每层的排烟主管上电动的常闭的防火阀改成常开的280度关闭的防火阀，控制模块改为一般的监视模块。这两种方法同样能达到消防规范要求，并且实际控制起来也十分可靠。
